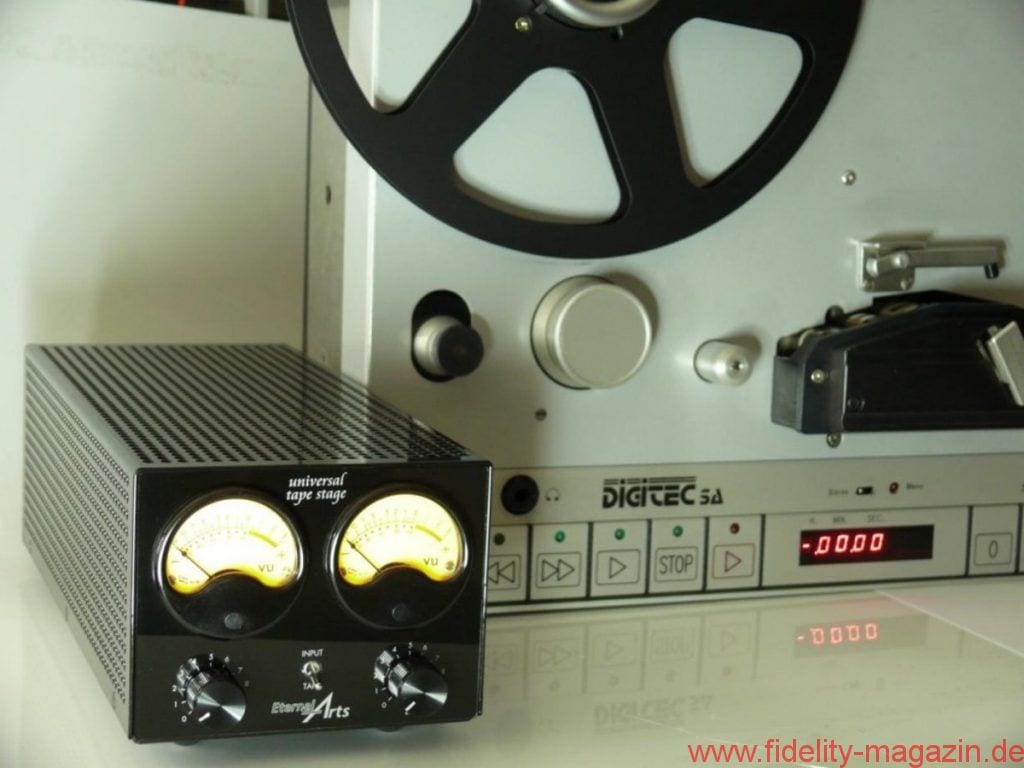

EternalArts Universal Tape Stage – Anpassverstärker für professionelle Studio-Bandmaschinen
Die EternalArts Universal Tape Stage verbindet professionelle analoge Bandmaschinen, die nicht über Verstärker und Aussteuerungsinstru-mente verfügen, auf ideale Weise mit der Studio-Peripherie oder audio-philen High-End HiFi-Anlagen.
Kompakter Vorverstärkerbaustein zum normgerechten Betrieb professioneller Bandmaschinen
Zweiteiliges pulverbeschichtetes Stahlblechgehäuse mit hochglänzend schwarzer Acryl-Front und Sorbothane-Füßen.
Ausgestattet mit symmetrischen und unsymmetrischen Ein- und Ausgängen

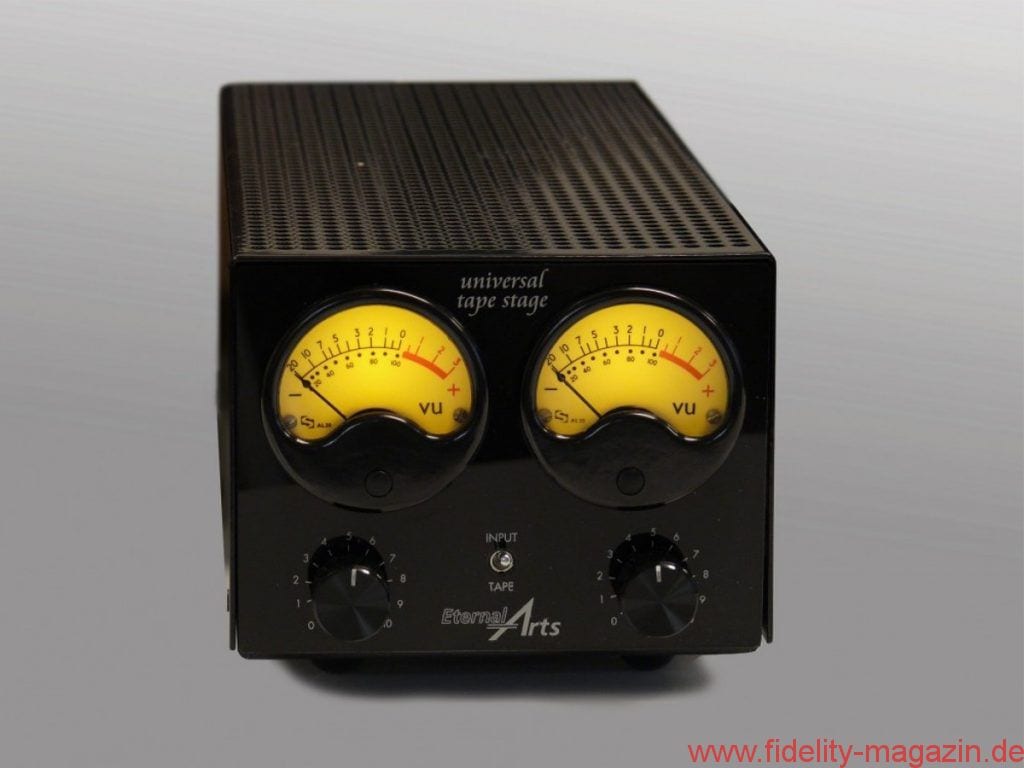

Geeichte VU-Meter, 0 dB-Anzeige schaltbar für internationalen (+4 dBu) und deutschen Studiopegel (+6dBu)
Pegelausgleich zwischen 0,775 V und 1,55 V Studiopegel
Umschaltbare Empfindlichkeit des unsymmetrischen Eingangs
Unsymmetrischer Röhrenausgang einstellbar auf 0 dBu oder -6 dBu
2 Ausgangstrioden in Kathodenfolger-Anordnung (PC86)

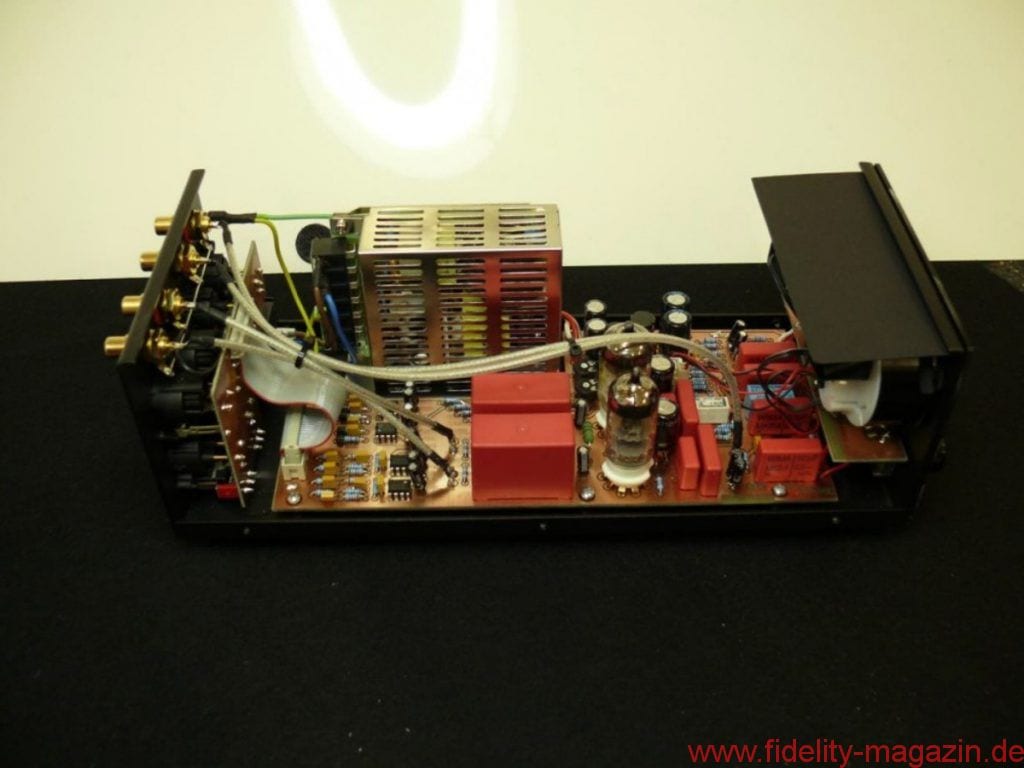

Doppelseitige Platinen mit vergoldeten, 70μ kaschierten Leiterbahnen
Switch-Mode-Netzteil mit zusätzlicher HF-Filterung und Pufferung
Hochwertige selektierte Bauelemente. hochwertige Potis, vergoldete Neutrik-Buchsen, Relais-gesteuerte Einschaltung
Vielfach abgesicherte Schaltung für höchste Betriebssicherheit und sehr hohe Röhrenlebensdauer
Phänomenale Übertragungsbandbreite und Impulsfolge
Made in Germany
Schaltungsbeschreibung
Symmetrische bzw. unsymmetrische Signale werden in der Tape Stage so aufbereitet, dass präzise der für Vollaussteuerung notwendige Pegel einer professionellen Bandmaschine abgegeben wird.
Der Verstärker glänzt mit absoluter Linearität bei sehr hohem Störabstand und sorgt über geeichte VU-Meter verlässlich dafür, dass eine Aufzeichnung mit dem Magnetfluss erfolgt, für den die jeweilige Maschine eingemessen ist (320 oder 510 nWb/m).
Für Monitoring ist ein paralleler symmetrischer Ausgang für den EternalArts Kopfhörerverstärker twin type professional vorhanden.
Bei Aufnahme über den unsymmetrischen Eingang kann die Empfind-lichkeit von ‚low‘ auf ‚high‘ umgeschaltet werden, um eine perfekte An-passung der Tape Stage an nahezu alle Eingangspegel zu ermöglichen. Bei der Wiedergabe über den unsymmetrischen Röhrenausgang kann der Ausgangspegel um 6 dB abgeschwächt werden, um nachfolgende Komponenten nicht zu übersteuern.
Entsprechend der jeweiligen Festlegung kann der Anzeigebereich der VU-Meter auf 0VU=4 dBu oder 0VU=6 dBu geschaltet werden.
Als Besonderheit befindet sich mit der PC86 eine Triodenstufe in Kathodenfolgerschaltung im unsymmetrischen Ausgang, die aufgrund ihrer Signatur eine in jeder Beziehung gegebene klangliche Verbesse-rung bewirkt.
Für die Bestückung wurde auf neue Röhren aus altem Lagerbestand zurückgegriffen (NOS), die nach wie vor erhältlich sind.

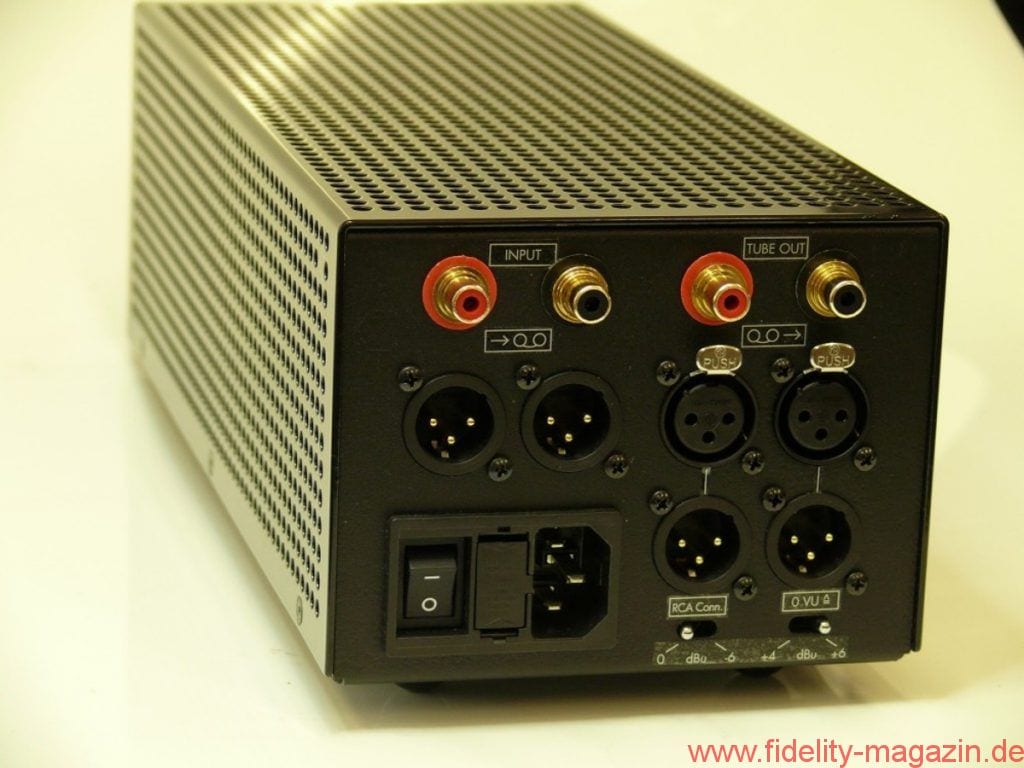

Ausstattung
Kombinierte Netzbuchse-Kippschalter-Armatur, 2-polig
Beleuchtete VU-Meter
Signal-Eingang Stereo unsymmetrisch (Neutrik-Cinch)
Signal-Eingang Stereo symmetrisch (Neutrik-XLR )
Symmetrischer Ausgang für Kopfhörerverstärker (Neutrik-XLR)
Signal-Ausgang Stereo unsymmetrisch (Neutrik-Cinch)
Signal-Ausgang Stereo symmetrisch (Neutrik-XLR)
3 Mikroschalter für die Betriebsarten (2 rückwärtig, 1 frontal)
Röhrenausgang als Kathodenfolger mit einer PC86 je Kanal
Allgemeine Daten
Abmessungen: 13,5 (B) x 11 (H) x 33,5 cm (T)
Gewicht: 2,5 kg netto
Temperaturbereich: 10 bis 50° C
Luftfeuchtigkeitsbereich: 20 – 80%
Material: Schwarz gepulvertes Stahlblech-Chassis mit hochglänzender Alu-Haube; hochglänzende Acryl-Front, Metall-Drehknöpfe
Netzspannung: 85 – 265 V ~ 50 / 60 Hz
Leistungsaufnahme: 25 VA
Lieferumfang: Foliengeschirmtes Netzkabel
Technische Daten
Eingangsempfindlichkeit (unsymm.): umschaltbar low / high
Max. Eingangsspannung (unsymm.): > 2 V
Eingangswiderstand: 10 kOhm
Frequenzgang (+-1 dB): 20 – 80.000 Hz
Fremdspannungsabstand: 84 dB
Geräuschspannungsabstand (A bew.): > 90 dB
Klirrfaktor (1KHz, 300 mVs, 10 kOhm): < 0,3%
Leerlauffest: Vollständig
