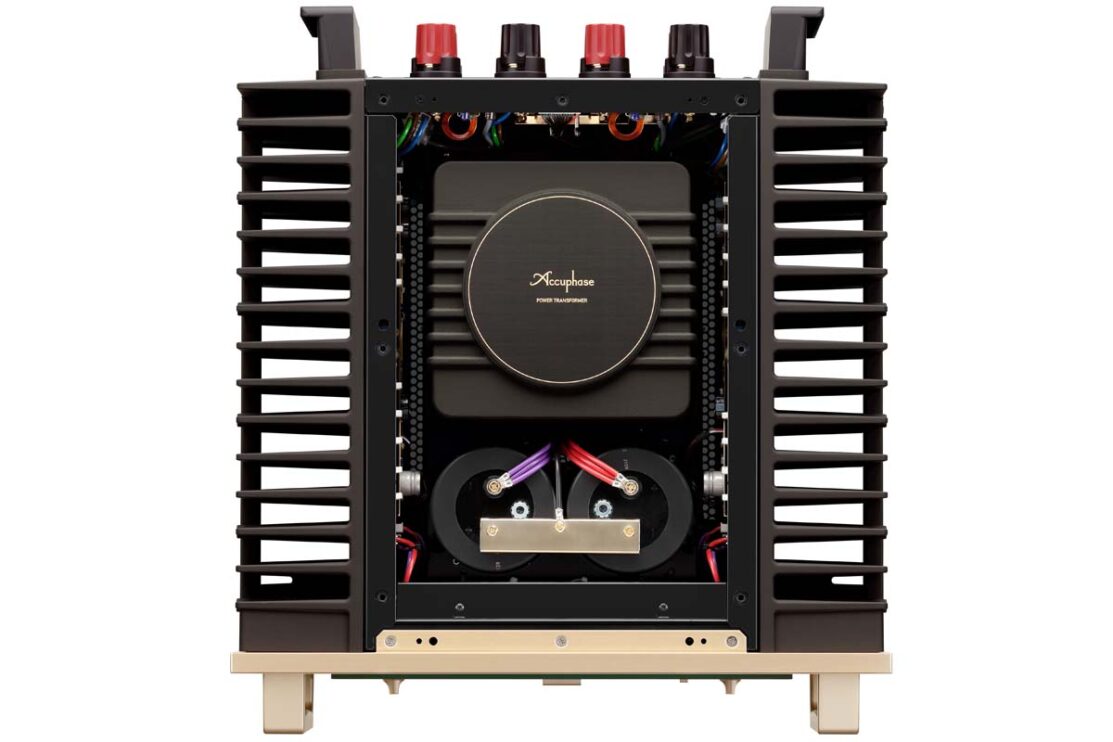

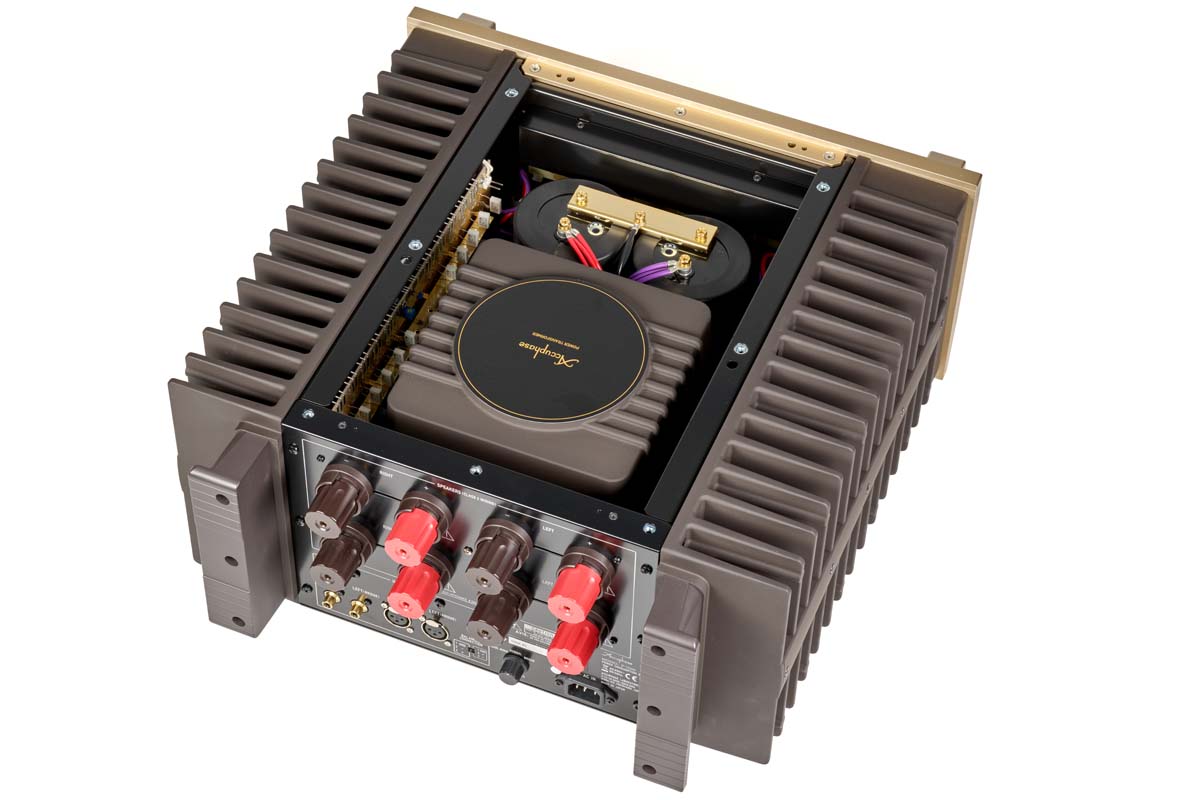

Accuphase P-7500 Messungen

Auch wenn es letztlich nur auf hervorragenden Klang ankommt, fußt genau der immer auch auf einer soliden technologischen Grundlage.

Bei Accuphase zeigen die Entwickler ein berechtigtes Selbstvertrauen bezüglich ihrer Schaltungen und scheuen daher keineswegs die Probe aufs Exempel – ganz im Gegenteil: Der deutsche Accuphase-Vertrieb P.I.A. wünschte sogar explizit ein Abklopfen der hier getesteten Endstufe P-7500 auf Herz und Nieren durch ein unabhängiges Testlabor. Stephan Götze von Gecom Technologies nahm sich den Verstärker zur Brust und unterzog ihn auf dem Messtisch einem ausgedehnten Testparcours. Zu niemandes Überraschung kanterte der Bolide mit wehenden Fahnen durch den Spießrutenlauf und erfüllte oder übertraf alle werksseitig angegebenen Spezifikationen. Wie bereits in der FIDELITY No. 73 versprochen, folgt hier der vollständige Tauchgang in die technische Performance der Accuphase P-7500 Endstufe.

Generelle Messbedingungen

Netzspannung 230 V AC +/-1 % konstant gehalten. Maximale Leistung 8 kVA
Raum teilgeschirmt. Raumtemperatur 21° C +/- 2°, Luftfeuchtigkeit 40 % +/- 3%
Kabel soweit nötig geschirmt und möglichst kurz.

Seriennummer des Testgeräts: I1N 966

Messung der Eingangsimpedanz

Verwendete Messtechnik: Impedance Analyser HP 4194A. Sweep 100 Hz – 50 kHz, Ausgangslevel 114,5 mV, ergibt 2,83V an 8 Ohm Last.

Eingang Balanced (XLR)

100 Hz : 101 kΩ
1 kHz : 1,04 MΩ
10 kHz: 241 kΩ
20 kHz: 94 kΩ

Eingang Unbalanced (RCA)

100 Hz: 104 kΩ
1 kHz: 108 kΩ
10 kHz: 204 kΩ
20 kHz: 94 kΩ

Diese Werte wurden dynamisch mit einem Signal ermittelt, entsprechen also eher der Realität als die Messung mit einem Ohmmeter. Der Verstärker stellt eine ausgesprochen einfach zu treibende Last für Quellen dar. Auch Röhrenvorstufen mit tendenziell höheren Ausgangsimpedanzen sollten keine Probleme haben. Unter Praxisbedingungen besser als die Herstellerspezifikationen.

Messung der Verstärkung

Verwendete Messtechnik: Quelle Audio Precision AP 2722, Messung mit Rohde & Schwarz URE 3

Eingang Balanced (XLR)

Stellung Max: 28,78 dB
Stellung – 3 dB: 25,72 dB
Stellung – 6 dB: 22,01 dB
Stellung -12 dB: 16,96 dB

Eingang Unbalanced (RCA)

Stellung Max: 27,98 dB
Stellung – 3 dB: 24,93 dB
Stellung – 6 dB: 22,00 dB
Stellung – 12 dB: 16,06 dB

Die Herstellerspezifikationen werden eingehalten.

Messung Frequenzgang

Verwendete Messtechnik: Audio Precision AP 2722, Rohde & Schwarz UPD, Lastwiederstand, gekühlt, 1 kW, schaltbar 8 -4-2 Ohm (2 x)

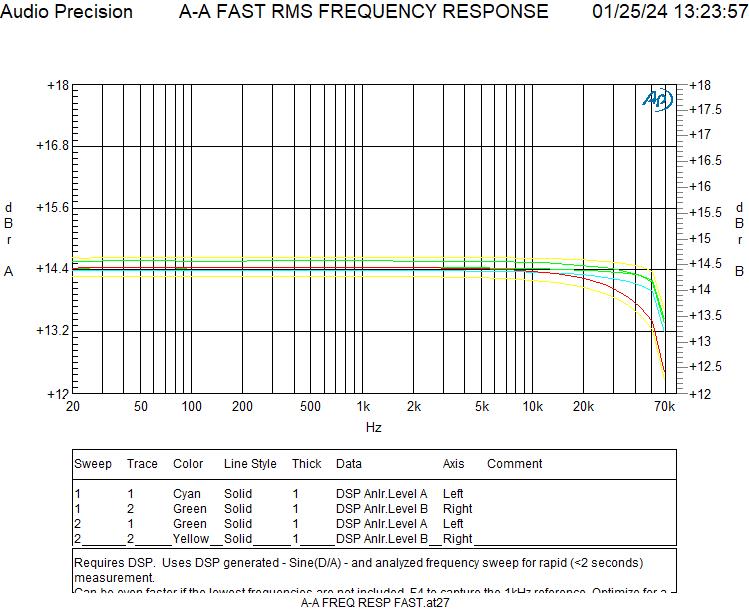

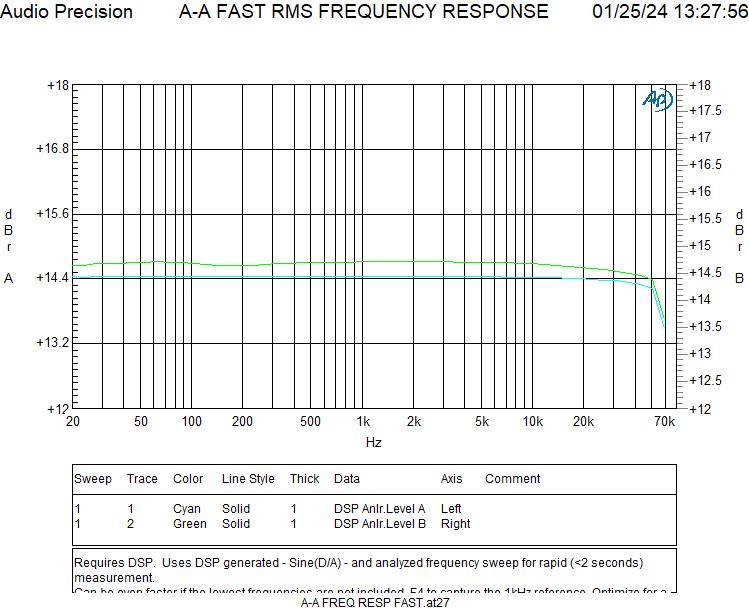

Der Frequenzgang bei 2,83 V entspricht 1 W an 8 Ohm ist innerhalb der Herstellerspezifikationen.

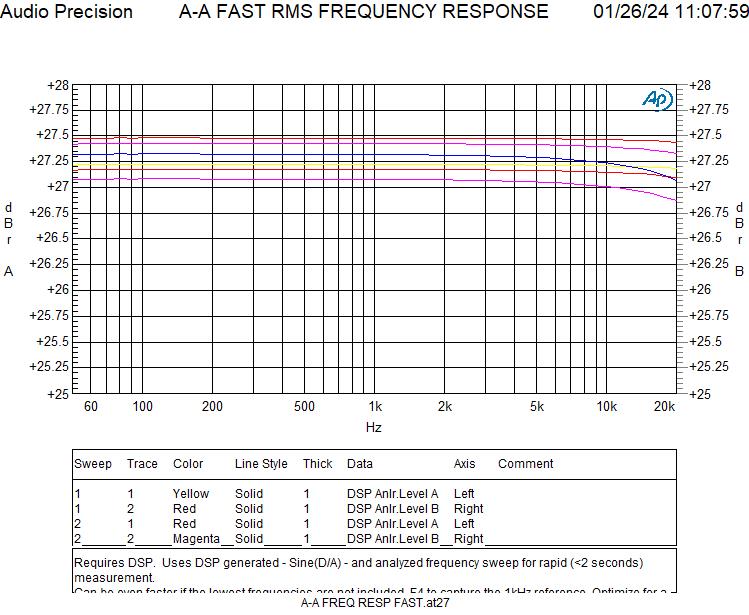

Hier der Frequenzgang bei 12V, entspricht 20 Watt an 8 Ohm. Die beiden obersten Traces bei 8 Ohm, die beiden mittleren Traces bei 4 Ohm und die beiden unteren Traces bei 2 Ohm. (jeweils bezogen auf 20 kHz. Die Herstellerspezifikationen werden eingehalten.

Hier einmal der Frequenzgang an einem rein ohmschen Messwiderstand 4 Ohm (blau) und an einem realen Lautsprecher (Celestion SL-6, 2-Wege) (grün). Die Veränderungen sind ausgesprochen gering, was den niedrigen Ausgangswiderstand von 0,01 Ohm bestätigt.

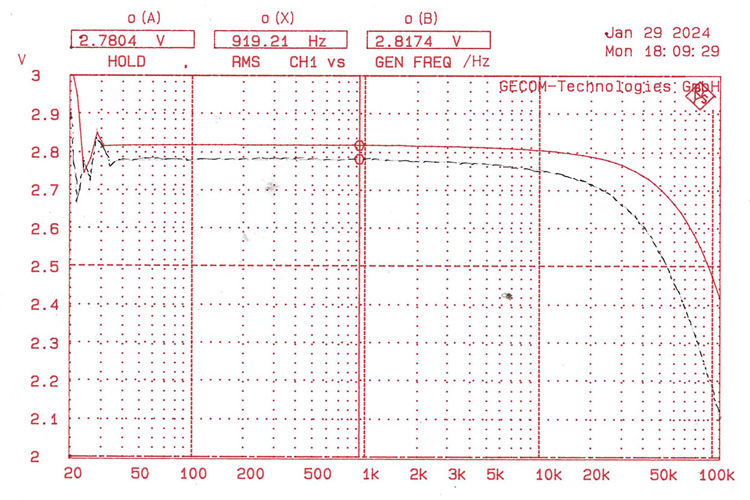

Hier der Frequenzgang bis 110 kHz mit 8 Ohm bzw. 2 Ohm Last bei 2,83 V Ausgangsspannung.

Die Überschwinger im Bassbereich sind durch das Messverfahren bedingt, kein Fehler des Prüflings!

Ausgangsleistung

Verwendete Messtechnik: Audio Precision AP 2722, Rohde & Schwarz UPD, Lastwiederstand, gekühlt, 1 kW, schaltbar 8 -4-2 Ohm (2 x) Datron 1281 Multimeter.

8 Ohm Last Links 312 W, Rechts 310 W
4 Ohm Last Links 620 W. Rechts 618 W (Impuls, da nur für Musiksignale spezifiziert)
2 Ohm Last Links 903 W, Rechts 902 W (Impuls, da nur für Musiksignale spezifiziert)

Stromaufnahme

Gerät eingeschaltet, ohne Signal, mit Last: 139 VA
Gerät eingeschaltet, Signal, 40 W an 4 Ohm, 985 VA.

Dies lässt Rückschlüsse auf den Class A Betrieb/Bias zu: Im niedrigen einstelligen Wattbereich läuft die Endstufe in Class A, bei höheren Leistungen wohl in einer modifizierten (floating = Eingangssignal-abhängigen) Class A Schaltung. Bei 2 x 30 W Ausgangsleistung, Sinus 1 kHz, erwärmen sich die Kühlkörper deutlich und erreichen nach 15 Minuten 42°C. Im Betrieb ohne Signal werden die Kühlkörper auch nach längerem Betrieb ca. 27°C warm.

Signal-to-Noise-Messungen

Verwendete Messtechnik: Audio Precision AP 2722, Rohde & Schwarz UPD, Lastwiederstand, gekühlt, 1 kW, schaltbar 8 -4-2 Ohm (2 x) Datron 4920 AC Standard.

Bei kurzgeschlossenen Eingängen beträgt die Störspannung (Lautsprecherlast 8 Ohm):

Links 7,2µV Rechts 6,9µV Breitbandig gemessen bis 100 kHz.

Dieser Wert ist ausgezeichnet und übertrifft die Herstellerspezifikationen.

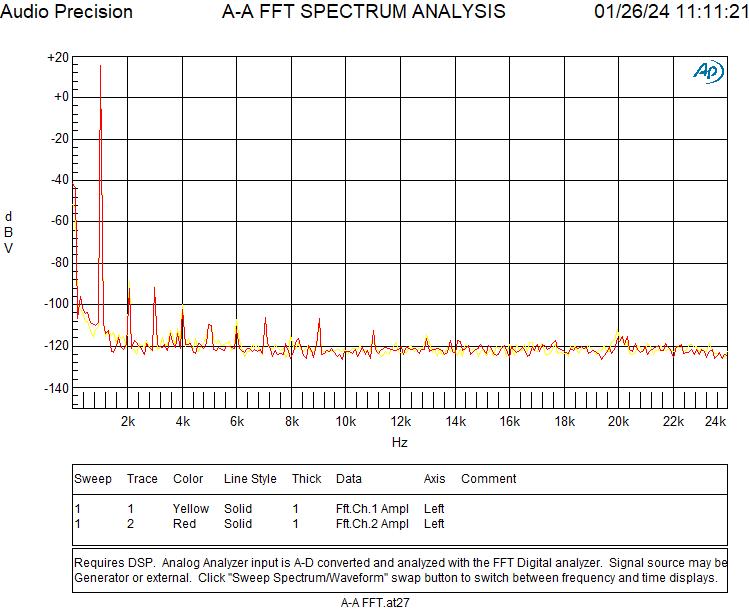

Eine andere Art der Störspannungsermittlung ist ein FFT -Spektrum:

Die wellige Grundlinie entspricht dem Noise-Spektrum. Das Nutzsignal ist die Spitze bei + 18 dB V

Der Noise Level entspricht den Herstellerangaben. Auch sieht man die niedrig liegenden Verzerrungen, in erster Linie zweite und dritte Harmonische.

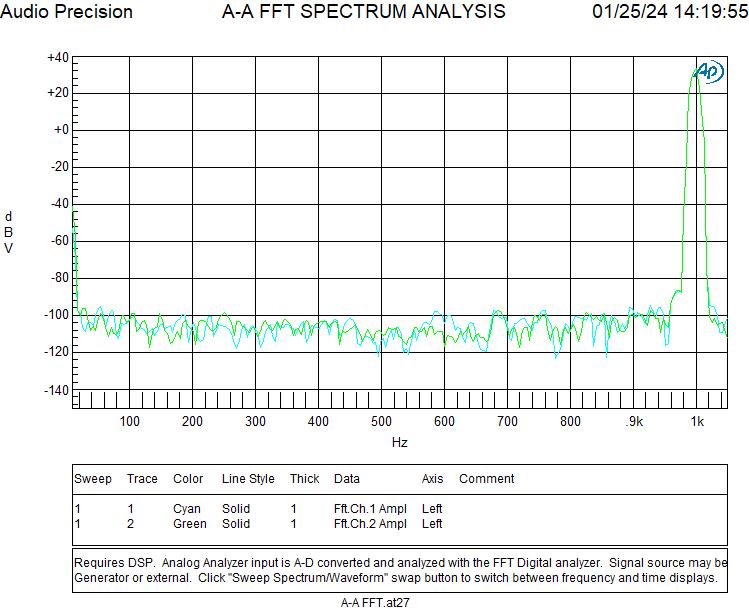

Ein genauso positives Bild ergibt sich, wenn man sich die Störungen unterhalb des Nutzsignals ansieht! Keinerlei Störungen von Netzkomponenten! Gemessen bei 50 W Ausgangsleistung (beide Kanäle)

Messung Verzerrungen

Verwendete Messtechnik: Audio Precision AP 2722, Rohde & Schwarz UPD, Lastwiderstand, gekühlt, 1 kW, schaltbar 8 -4-2 Ohm (2x)

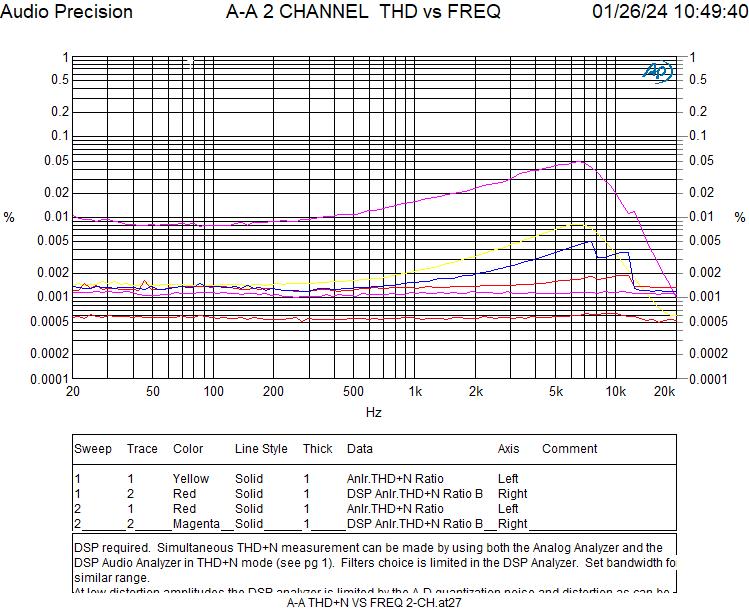

Messung bei 2,83V Ausgangsspannung an 8, 4 und 2 Ohm Lastwiderstand, beide Kanäle in Betrieb.

Der linke Kanal hat etwas höhere Störungen, ist aber innerhalb der Herstellerspezifikation.

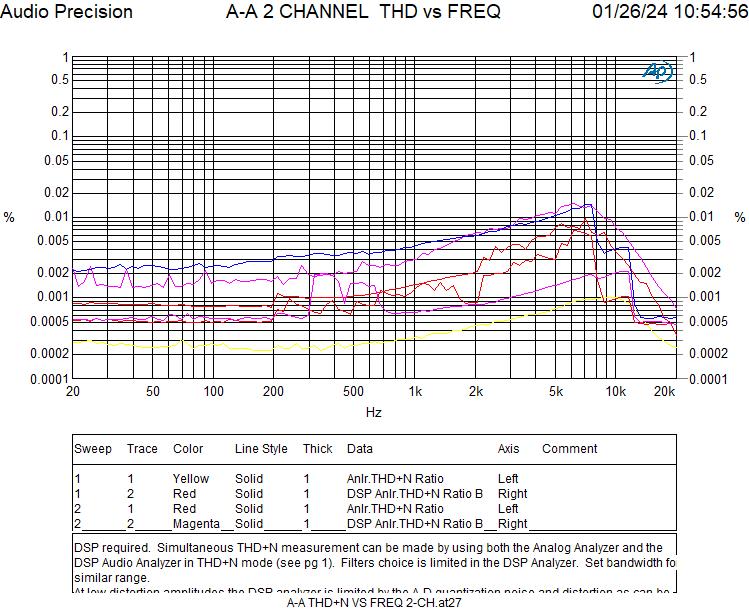

Hier dieselbe Messung bei 12 V Ausgangsspannung an 8, 4 und 2 Ohm Lastwiderstand. Auch hier werden die Herstellerspezifikationen erfüllt. Ungewöhnlich ist das Klirr/Noise Maximum zwischen 7 und 8 kHz. Normalerweise steigen bei Transistor-Verstärkern die Verzerrungen zum Hochtonbereich hin an, wobei die Höhe des Anstiegs von der Open-Loop-Verstärkung des jeweiligen Verstärkers abhängt. Hier steigen die Verzerrungen früher an, fallen dann aber wieder ab, was auf jeden Fall auf eine große Open-Loop-Verstärkung hindeutet.

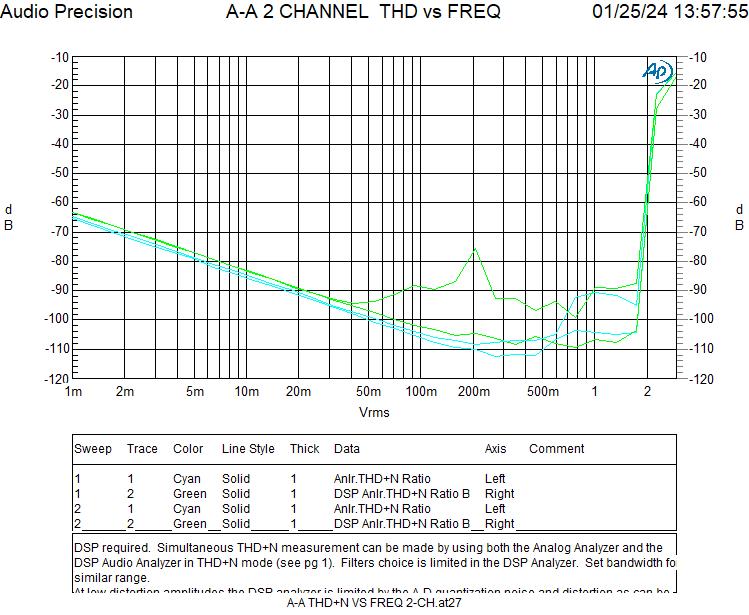

Hier der Anstieg der Verzerrungen mit der Leistung: Erst bei ca. 22 Watt sind die Verzerrungen der dominierende Faktor (Ansteuerspannung ab 200 mV), davor sind es noch Rauschkomponenten. Die Kurven für 8, 4 und 2 Ohm sind praktisch identisch, was der geringen Ausgangsimpedanz und dem sehr stabilen Netzteil zuzuordnen ist.

Intermodulationsverzerrungen

Verwendete Messtechnik: Audio Precision AP 2722, Rohde & Schwarz UPD, Lastwiderstand, gekühlt, 1 kW, schaltbar 8-4-2 Ohm (2x)

Unter Intermodulationsverzerrungen versteht man, dass, wenn ein Verstärker zwei (oder mehrere) Frequenzen gleichzeitig wiedergibt, auch Mischfrequenzen aus diesen beiden Frequenzen entstehen können.

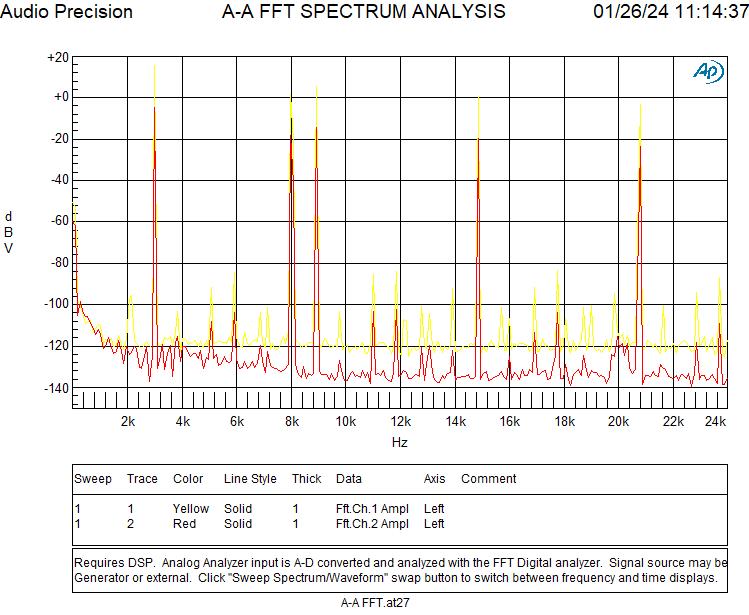

Das Ergebnis ist gut, die Störkomponenten liegen alle etwa 100 dB unter den Nutzsignalen. Rote Trace bei 1 W, gelbe Trace bei 20 W.

Genauigkeit Anzeigeinstrumente

Verwendete Messtechnik: Audio Precision AP 2722, Rohde & Schwarz UPD, Lastwiderstand, gekühlt, 1 kW, schaltbar 8-4-2 Ohm (2 x)

Die Instrumente zeigen grundsätzlich die Ausgangsspannung an, nicht die Leistung! Das bedeutet: 10 W bei 8 Ohm ergeben dieselbe Anzeige wie 20 W bei 4 Ohm. Genauigkeit der Instrumente ca. 3%, links etwa 1,2 % weniger als rechts.
